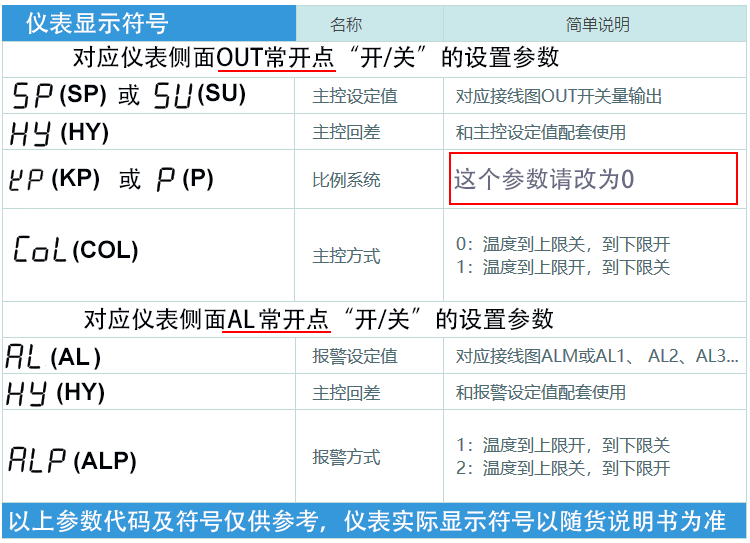

1.設置上下限輸出時需要用到的儀表參數列表：

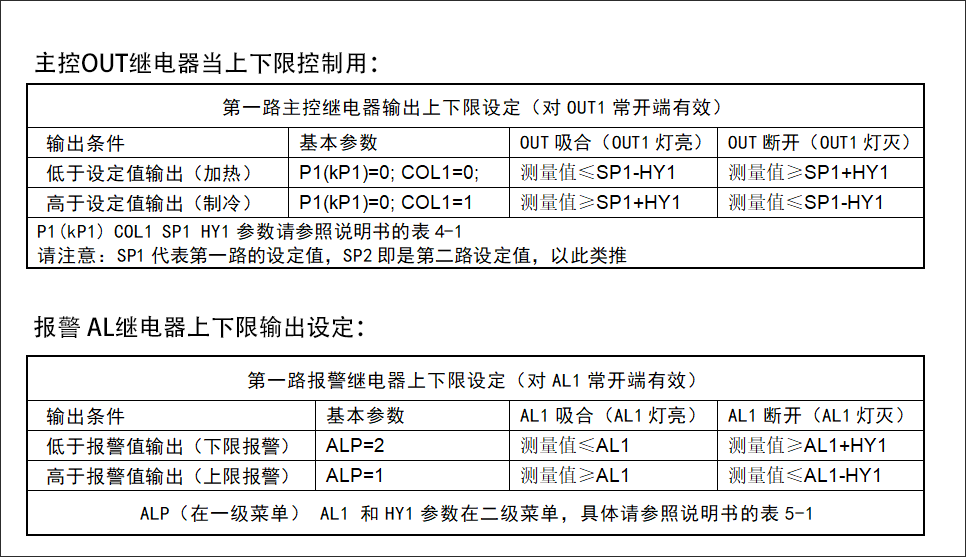

2.OUT和AL上下限控制時的參數設置方法：

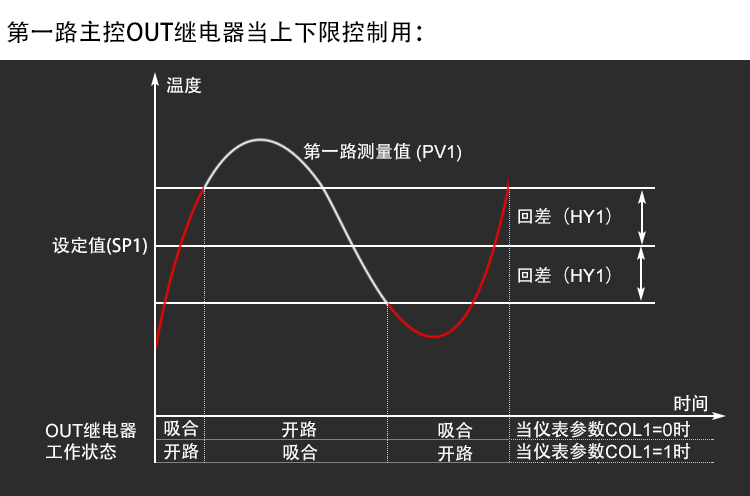

3.當OUT主控輸出為上下限控制(P=0)曲線：

例1（低于設定值輸出）:高于100度OUT關斷，低于90度OUT輸出。參數設定為：SP=95,HY=5; COL=0; P=0;

例2（高于設定值輸出）:高于100度OUT輸出，低于90度OUT關斷。參數設定為：SP=95,HY=5; COL=1; P=0;

參數解釋?zhuān)荷舷?SP+HY, 下限=SP-HY，如下圖

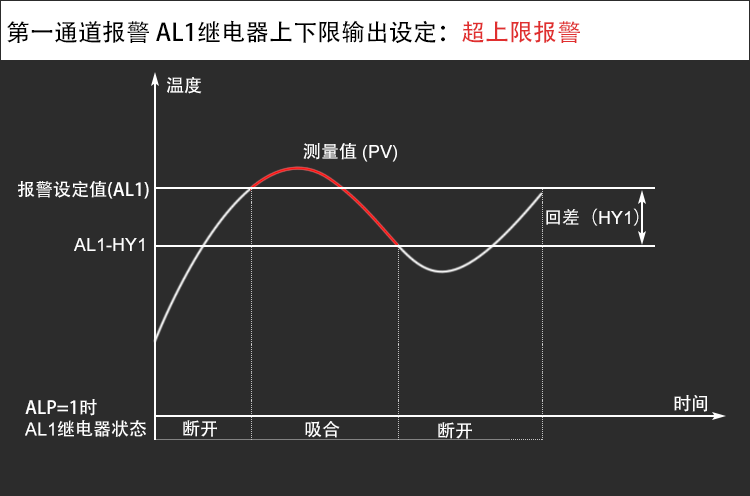

4.AL1超上限報警輸出曲線：

例：高于100度報警繼電器輸出，低于90度報警繼電器取消。參數設定為：AL1=100, HY1=10,ALP1=1,如下圖

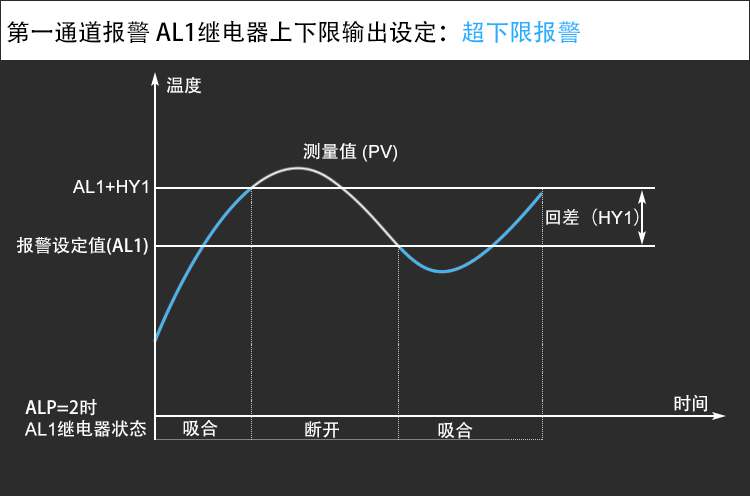

5.AL1超下限報警輸出曲線：

例：低于90度報警繼電器輸出，高于100度報警繼電器取消。參數設定為：AL1=90, HY1=10,ALP1=2,如下圖

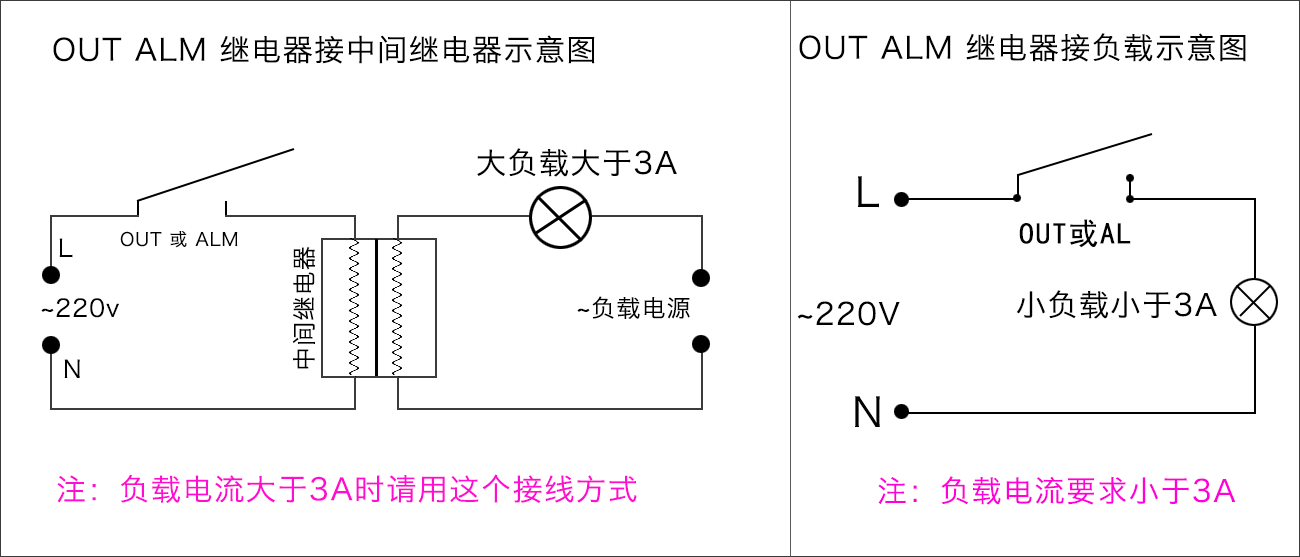

6.儀表輸出為繼電器時的兩種使用場景示意圖：

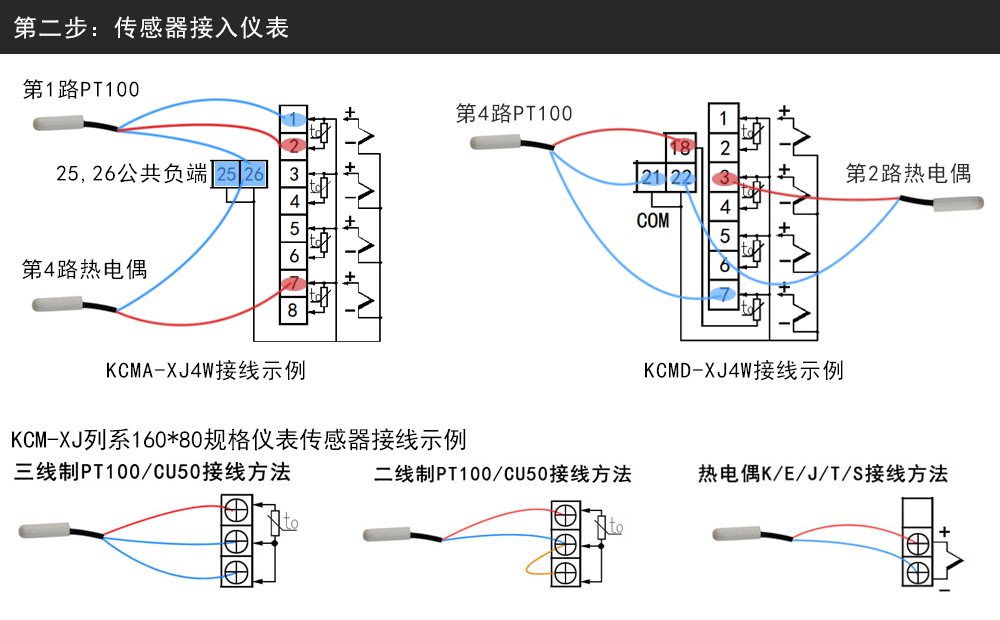

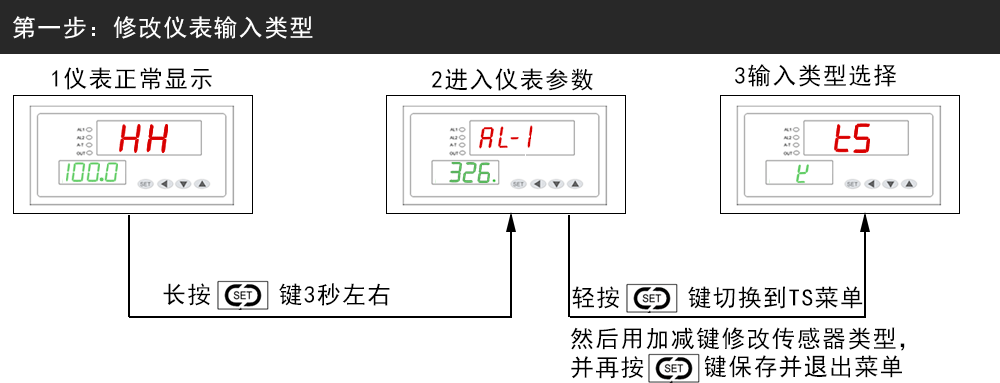

附1.多路表接線說明及參數設置：

常用傳感器一般為熱電阻PT100,和熱電偶K。怎樣區分傳感器？ 1.看外形如果有三條線的為熱電阻，如PT100,CU50,PT1000等，兩條線的以熱敏電阻，熱電偶的可能性比較大。 2.用萬用表量阻值，如果兩端阻值無窮小接近于0的即為熱電偶K，如果阻值在100歐姆左右的就是PT100，如果阻值超過1K以上的那這條傳感器是熱敏電阻NTC的可能性比較大。同時PT100其中兩條線同色的線阻值幾乎會(huì )零，不同色線阻值100歐姆左右。

如果您的PT100是兩條線的，接入儀表時請從其中一端延長出第三根線然后接入儀表，儀表僅支持三線制的PT100

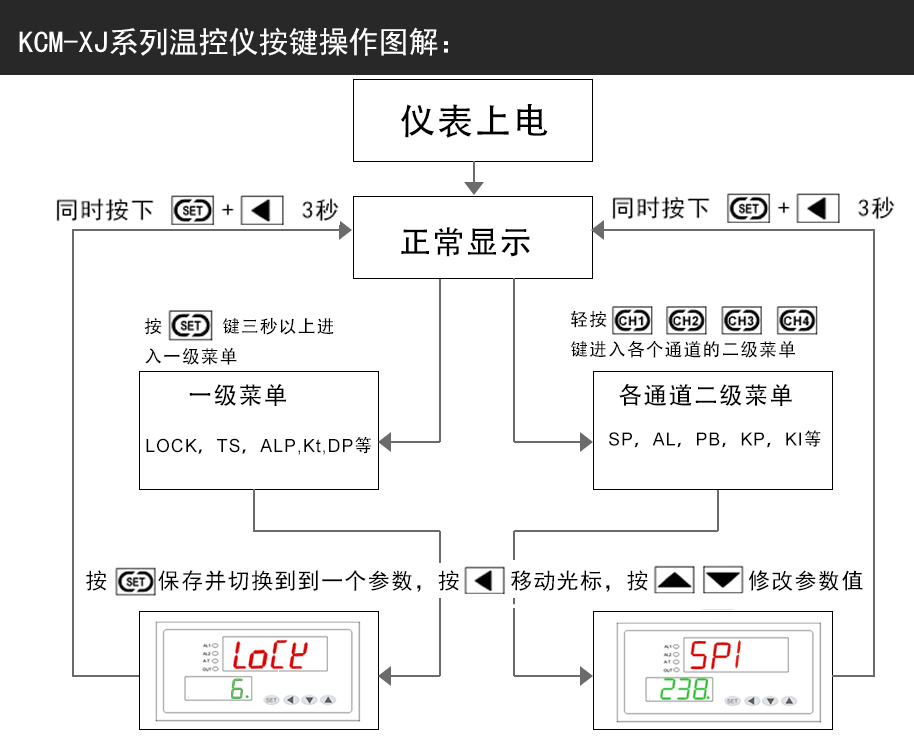

附2.儀表按鍵操作說明：

儀表LOCK為密碼鎖，為18時允許修改所有參數，否則禁止修改所有參數。
