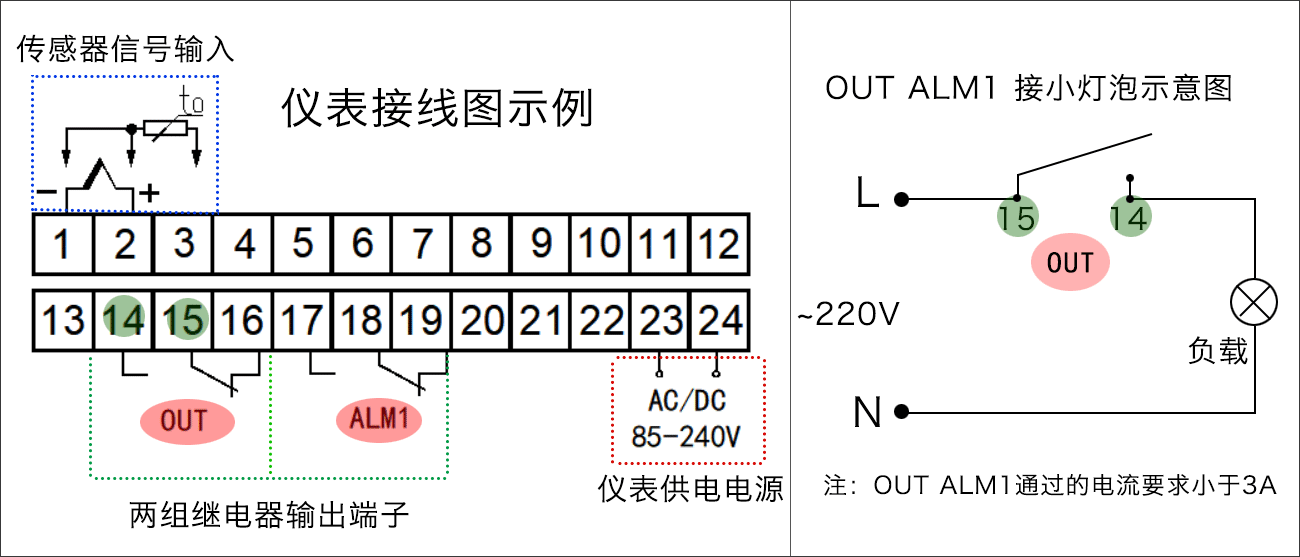

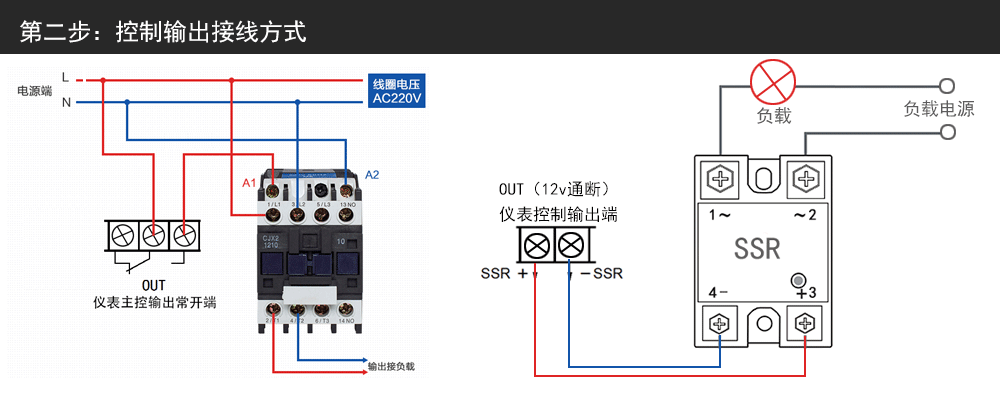

1.儀表接線圖示例（僅供參考）均為繼電器輸出，請注意本示意圖不適用調節SSR或4-20mA輸出：

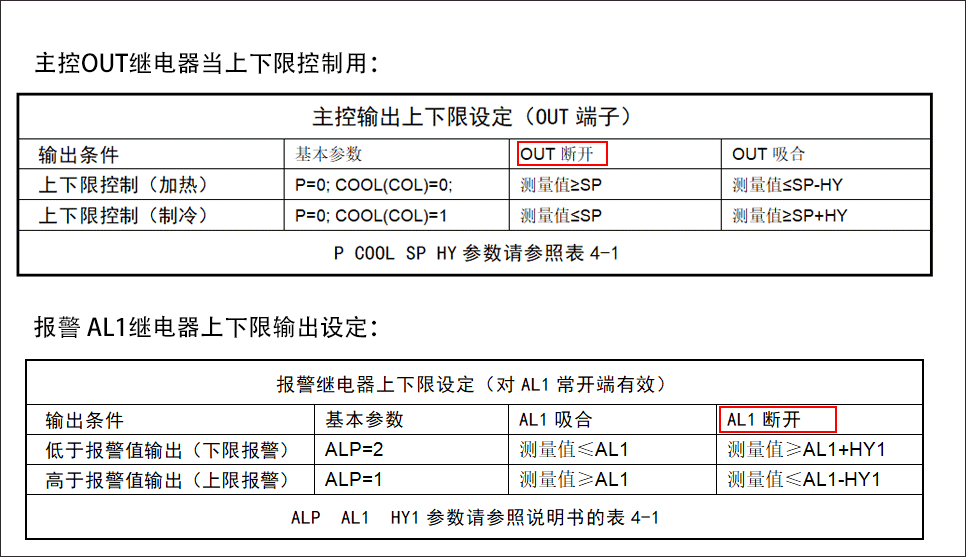

2.設置上下限輸出時需要用到的儀表參數列表：

3.OUT和AL1上下限控制時的參數設定方法：

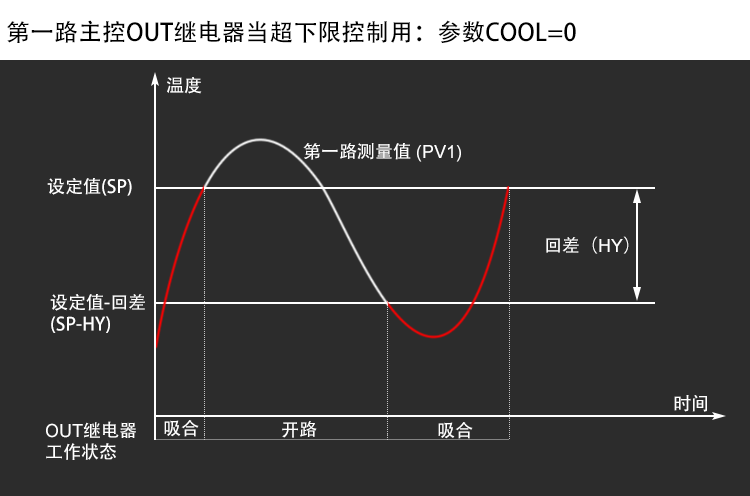

4.當OUT主控輸出超下限控制(P=0，COOL=0)曲線：

例：測量值低于90時OUT繼電器輸出，測量值高于100時OUT繼電器關斷,參數設定為：SP=100,HY=10,COOL=0,P=0如下圖

5.當OUT主控輸出超上限控制(P=0，COOL=1)曲線：

例：測量值高于100時OUT繼電器輸出，測量值低于90時OUT繼電器關斷,參數設定為：SP=90,HY=10,COOL=1,P=0如下圖

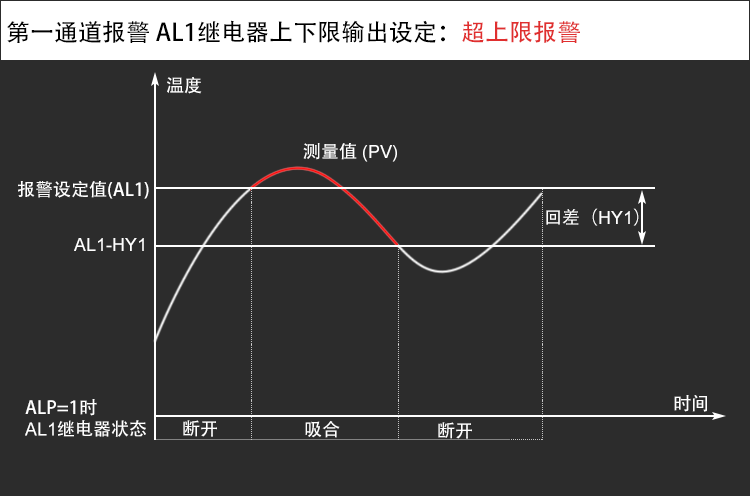

6.AL1超上限報警輸出曲線：

例：測量值高于100時AL1繼電器輸出，測量值低于90時AL1繼電器關斷,參數設定為：AL1=100,HY1=10,ALP=1如下圖

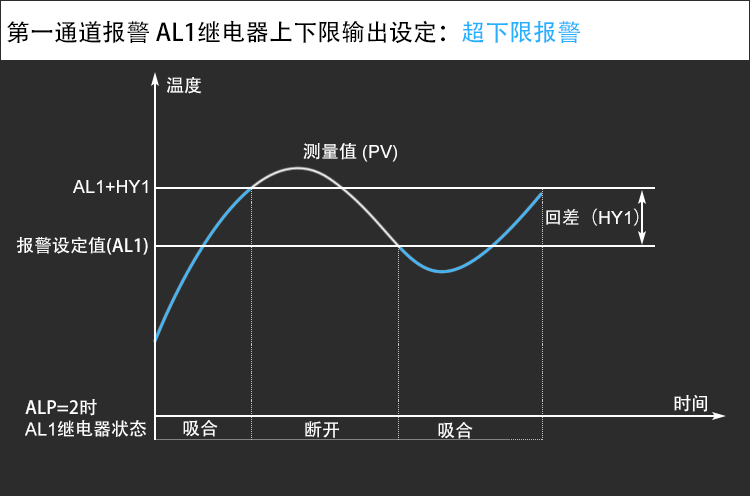

7.AL1超下限報警輸出曲線：

例：測量值低于90時AL1繼電器輸出，測量值高于100時AL1繼電器關斷,參數設定為：AL1=90,HY1=10,ALP=2如下圖

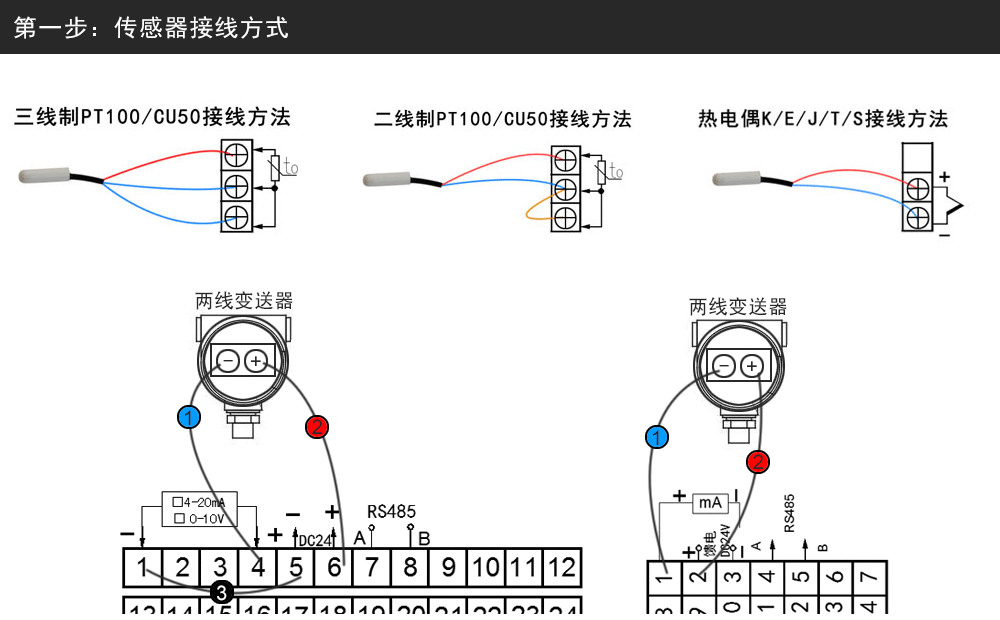

附1.儀表輸入輸出接線說明：

常用傳感器一般為熱電阻PT100,和熱電偶K。怎樣區分傳感器？ 1.看外形如果有三條線的為熱電阻，如PT100,CU50,PT1000等，兩條線的以熱敏電阻，熱電偶的可能性比較大。 2.用萬用表量阻值，如果兩端阻值無窮小接近于0的即為熱電偶K，如果阻值在100歐姆左右的就是PT100，如果阻值超過1K以上的那這條傳感器是熱敏電阻NTC的可能性比較大。同時PT100其中兩條線同色的線阻值幾乎會(huì )零，不同色線阻值100歐姆左右。

如果您的PT100是兩條線的，接入儀表時請從其中一端延長出第三根線然后接入儀表，儀表僅支持三線制的PT100

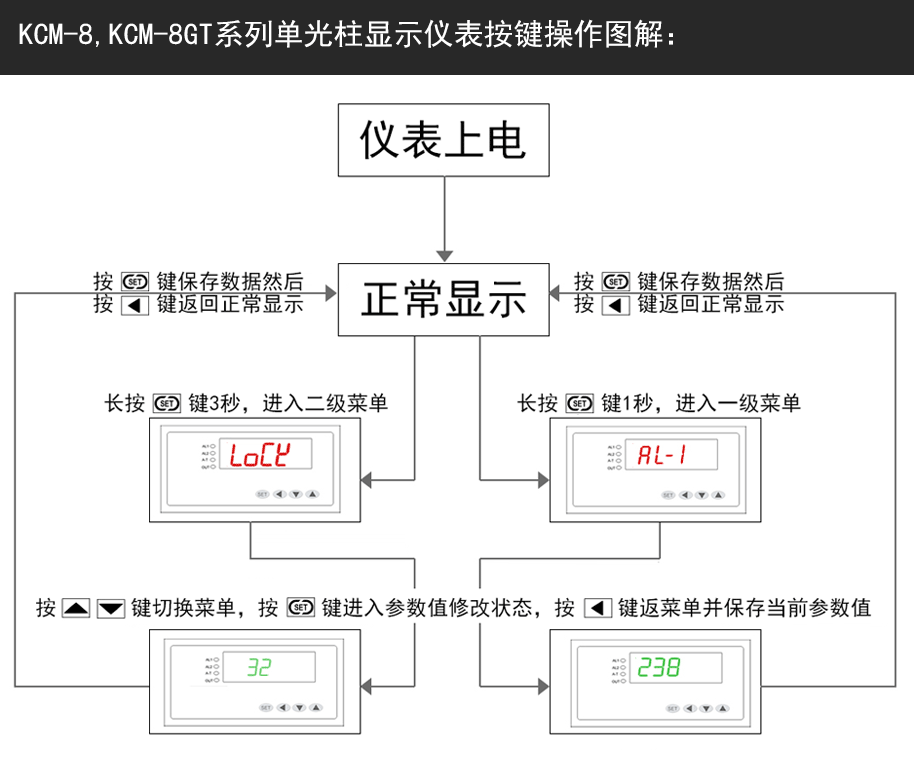

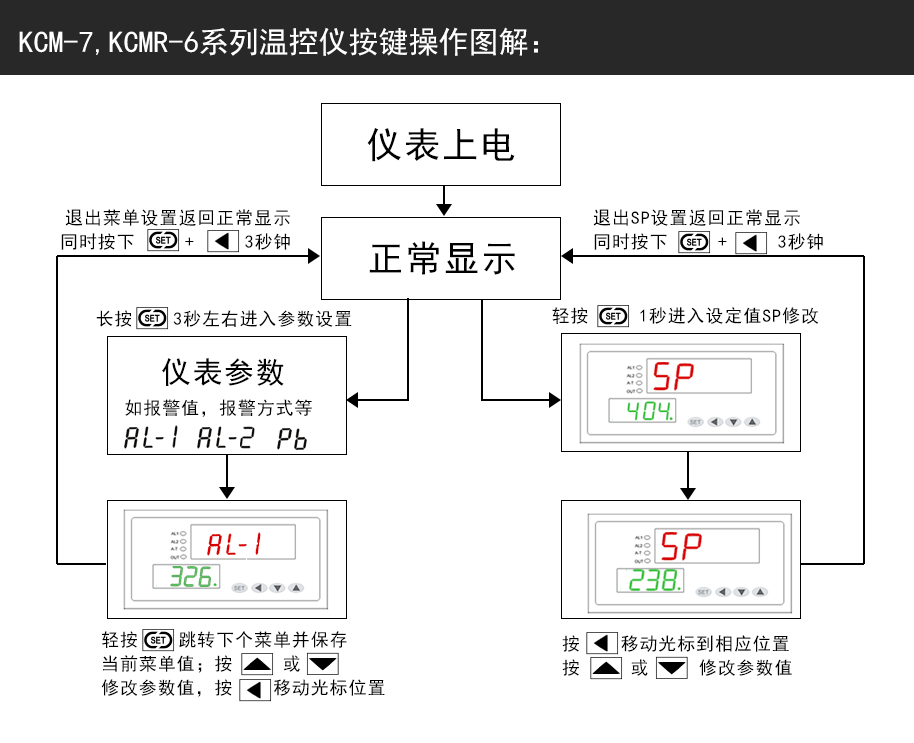

附2.儀表按鍵操作說明：

儀表LOCK為密碼鎖，為18時允許修改所有參數，否則禁止修改所有參數。
