操作時的基本流程如下所示：接輸入傳感器->接通電源->進行輸入類型等的初始設定

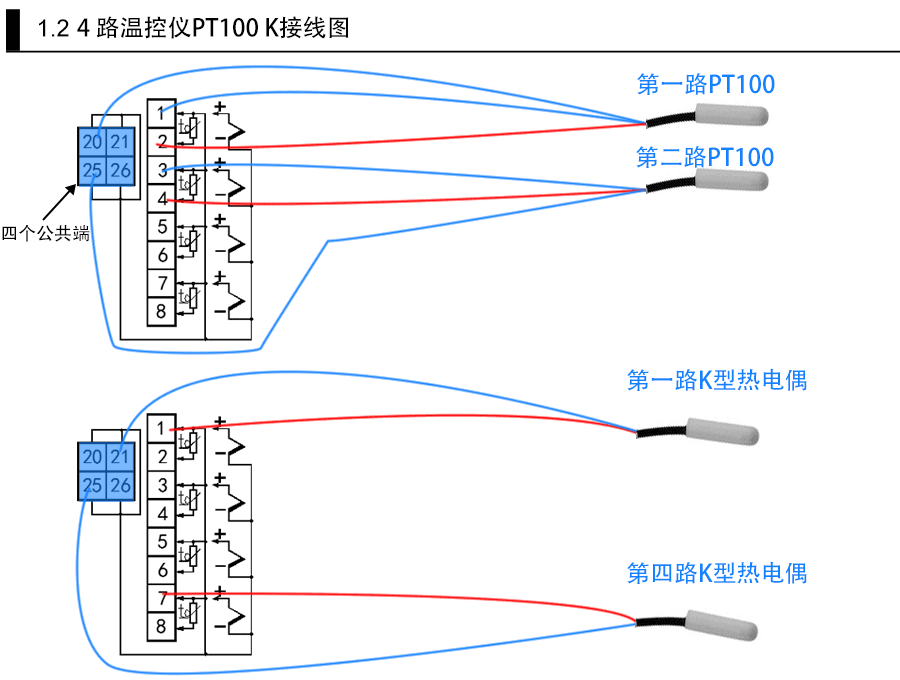

1.各種傳感器的接線說明如下圖：

確認兩線制傳感器的類型：用萬用表量?jì)蓷l線的阻值，阻值接近于0是熱電偶，阻值50歐姆左右的為CU50,阻值100歐姆左右的為PT100.

三線制或四線制的一般為熱電阻如：PT100 PT1000或CU50 等

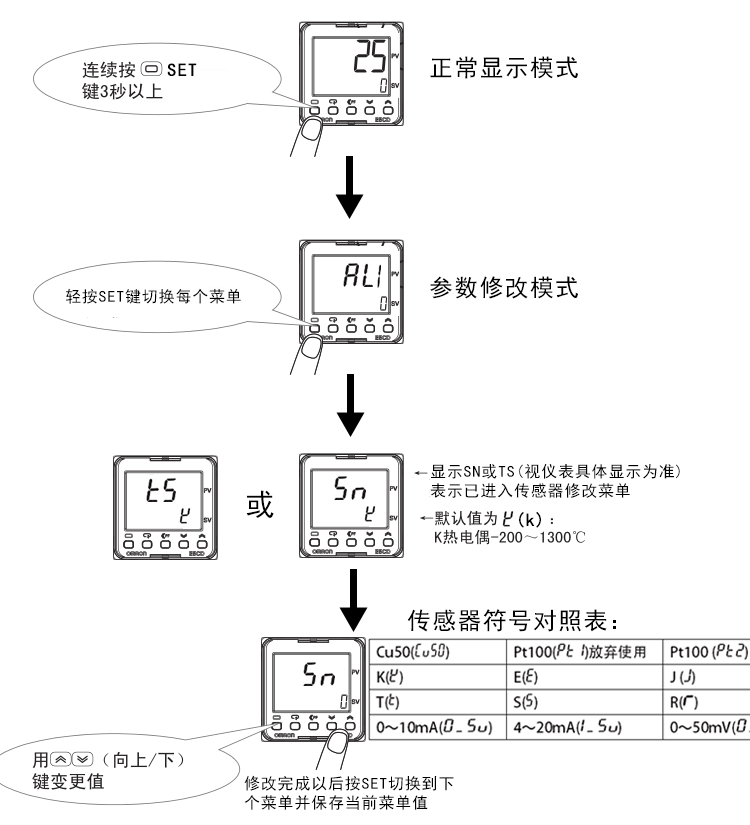

2.輸入類型的設定:

在正確接好傳感器以后出現以下兩種情況，請設置正確的傳感器類型：

1.顯示:INEN,HH,LL,-LL-,-HH-這些字符中的一個。

2.手握住傳感器，儀表顯示溫度幾乎沒有什么變化或和實際溫度差異較大

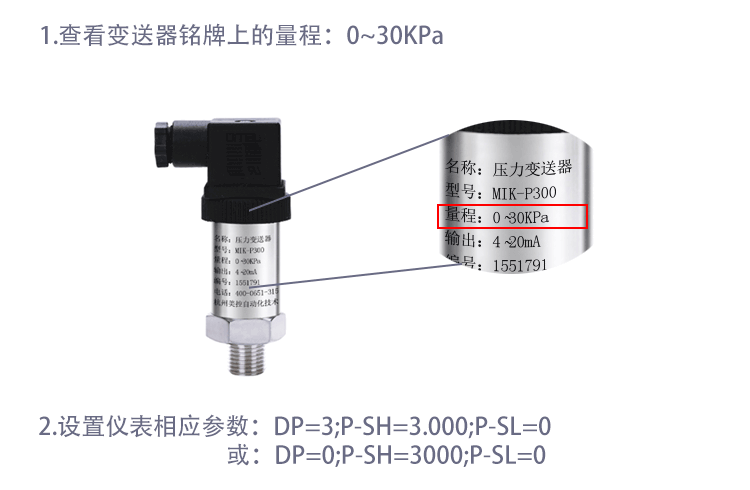

3.顯示量值的設置（當輸入信號為4-20mA或0-10v等模擬量信號時才需要設置）:

如果您的是溫度傳感器，請忽略這一步操作
