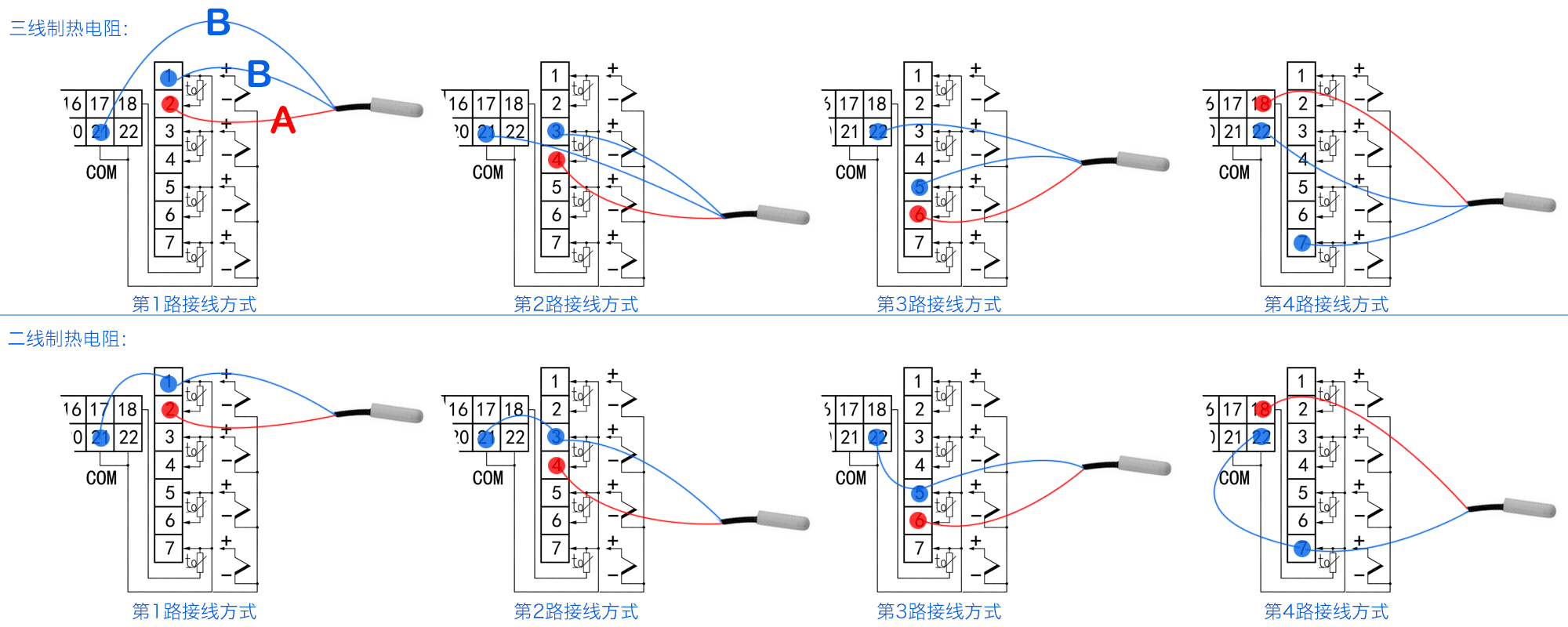

PT100,CU50,PT1000等熱電阻接法方法如下圖

PT100熱電阻三線制接線方式：三條傳感器線標為A,B,B(兩條阻值為0的線都標為B)

1.儀表參數修改：如果KCMD-XJ4把儀表參數TS的值修改成PT2;如果KCMD-MX4儀表參數SN的值修改為PT
2.用到的儀表接線端子：1,2,3,4,5,6,7,18,21,22（21,22為兩個內部短接的公共端）
各通道接線方式:
第1路:儀表〖端子2〗接傳感器【A線】,儀表〖端子1〗和〖端子21〗分別接傳感器的兩條【B線】
第2路:〖端子4〗接【A線】,〖端子3〗和〖端子21〗接【B線】
第3路:〖端子6〗接【A線】,〖端子5〗和〖端子21〗接【B線】
第4路:〖端子18〗接【A線】,〖端子7〗和〖端子21〗接【B線】

PT100熱電阻兩線制接線方式：兩條傳感器線標為A,B

1.儀表參數修改：如果KCMD-XJ4把儀表參數TS的值修改成PT2;如果KCMD-MX4儀表參數SN的值修改為PT
2.用到的儀表接線端子：1,2,3,4,5,6,7,18,21,22（21,22為兩個內部短接的公共端）
各通道接線方式:
第1路:儀表〖端子2〗接傳感器【A線】,儀表〖端子1〗接【B線】，〖端子1〗和〖端子21〗用導線短接。
第2路:〖端子4〗接【A線】,〖端子3〗接【B線】，〖端子3〗和〖端子21〗短接。
第3路:〖端子6〗接【A線】,〖端子5〗接【B線】，〖端子5〗和〖端子21〗短接。
第4路:〖端子18〗接【A線】,〖端子7〗接【B線】，〖端子7〗和〖端子21〗短接。

K型E型等熱電偶接線方法如下圖：

K型熱電偶接法：兩條傳感器線標為正線和負線。

1.儀表參數修改：如果KCMD-XJ4把儀表參數TS的值修改成K;如果KCMD-MX4儀表參數SN的值修改為K
2.用到的儀表接線端子：1,3,5,7,21,22（21,22為兩個內部短接的公共負端）
第1路:儀表的〖端子1〗接傳感器的【正線】,儀表的〖端子21〗接傳感器【負線】。
第2路:〖端子3〗接【正線】,〖端子21〗接【負線】;
第3路:〖端子5〗接【正線】,〖端子21〗接【負線】;
第4路:〖端子7〗接【正線】,〖端子21〗接【負線】;

4-20mA模擬量接線方法如下圖：
